8 / 16
Heben und
Transportieren
(maximal 8 aufgestapelte Module)
...
8
E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G
>

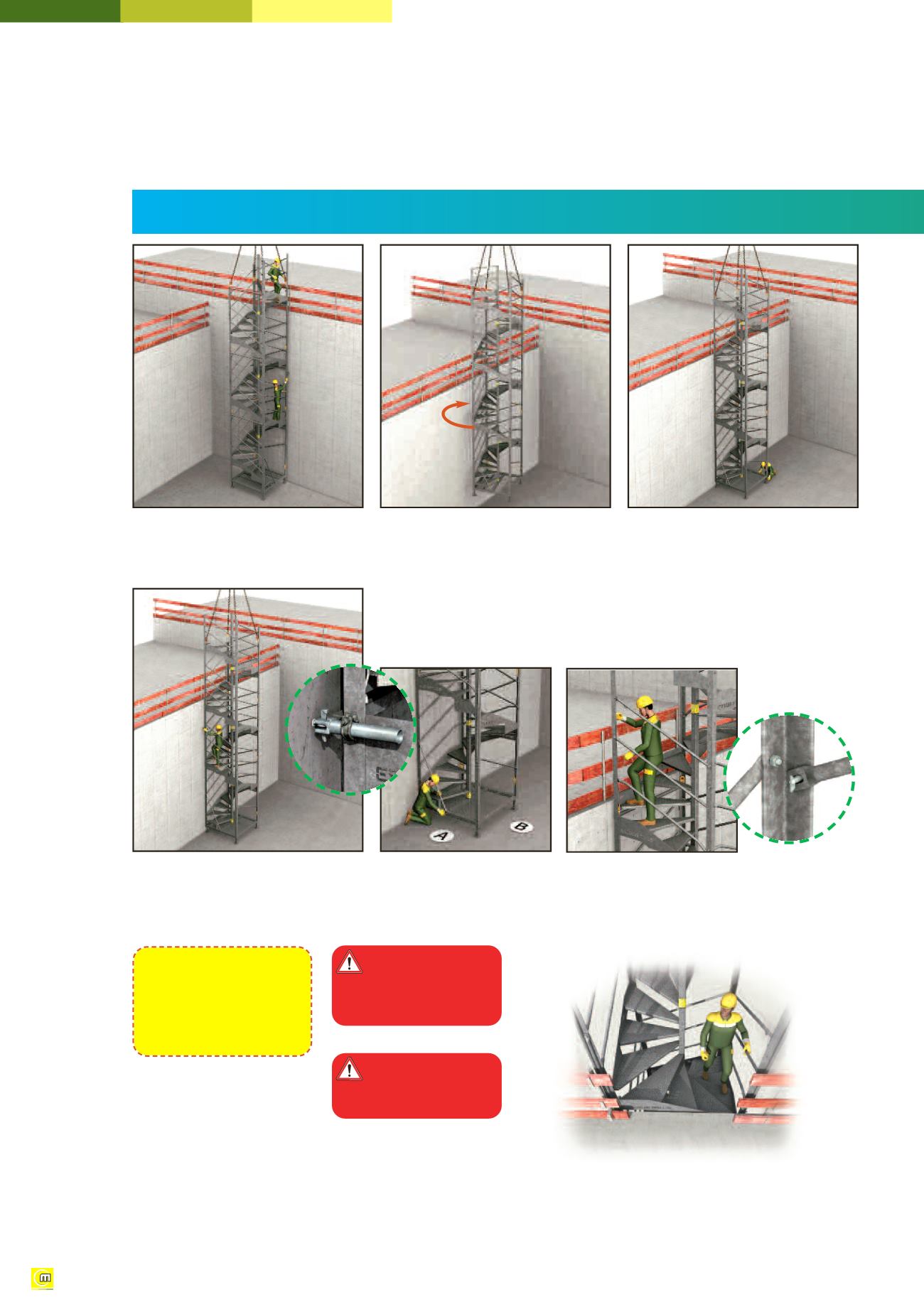

1
- Handläufe erneut in Position
bringen, um den seitlichen Ausstieg zu
sperren. M24 Schrauben auf Festsitz
prüfen. Kranhaken auf die 4 Hubringe
anschlagen.Verankerungen abnehmen.
>
2
- Transport der Escalib Mills.
Treppe entsprechend der zu
erreichenden Ebene durch jeweilige 90°
Drehung ausrichten.Ausreichend Raum
zwischen Escalib Mills undWand lassen,
um die Handläufe ausschwenken zu
können.
>
4
- Escalib Mills vor Abnehmen des
Kranseilgeschirrs verankern.
ACHTUNG:
Sicherstellen, dass der
Boden zur Ausstellung der
Escalib Mills die Belas-
tungen tragen kann.
ACHTUNG:
Die allgemeinen Vors-
chriften für Handhabung und
Stabilität sind zu beachten.
ANWEISUNGEN:
> Verankerungen mit fortschrei-
tender Montage installieren.
> Der Abbau erfolgt in umge-
kehrter Reihenfolge.
>
3
- Escalib Mills auf den Boden
absetzen und waagerecht ausrichten.
>
5
- Handläufe bei den Ein-
gängen anbringen, vorzugsweise
am Haupteingang auf Seite A*.
>
6
- Handläufe schwenken,
um den Ausstieg bei der
gewünschten Ebene zu
ermöglichen.
Die Geländer-Hand-
läufe lassen sich um ein
nicht abnehmbares En-
dstück schwenken, das
andere Ende wird mit
einem gefederten Rie-
gel befestigt.
* Die Seiten sind auf dem Aufkleber, der auf den Standardmodulen angebracht ist gekennzeichnet.
- Beim Heben über die 4 Haupthubringesind 4 Hubseile von identischer Länge
zu verwenden. Der Winkel der Hubseile gegenüber der Senkrechten muss maximal 30° betragen.
ESCALIB MILLS
