U
m den Ausstieg zu erleichtern, kann
ein Laufsteg durch Zusam-
mensetzen unserer Mills Acram
Gerüstkomponenten auf dieWan-
gen der Escalib Mills Treppe mit
Hilfe von 2 Laufstegträger (links
und rechts) hergestellt werden.
Letztere werden mit einem 1,50
m langen Gerüstrohr oben bzw.
unten, je nach Höhe der zu
erreichenden Stufe, verbunden.
12
E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G

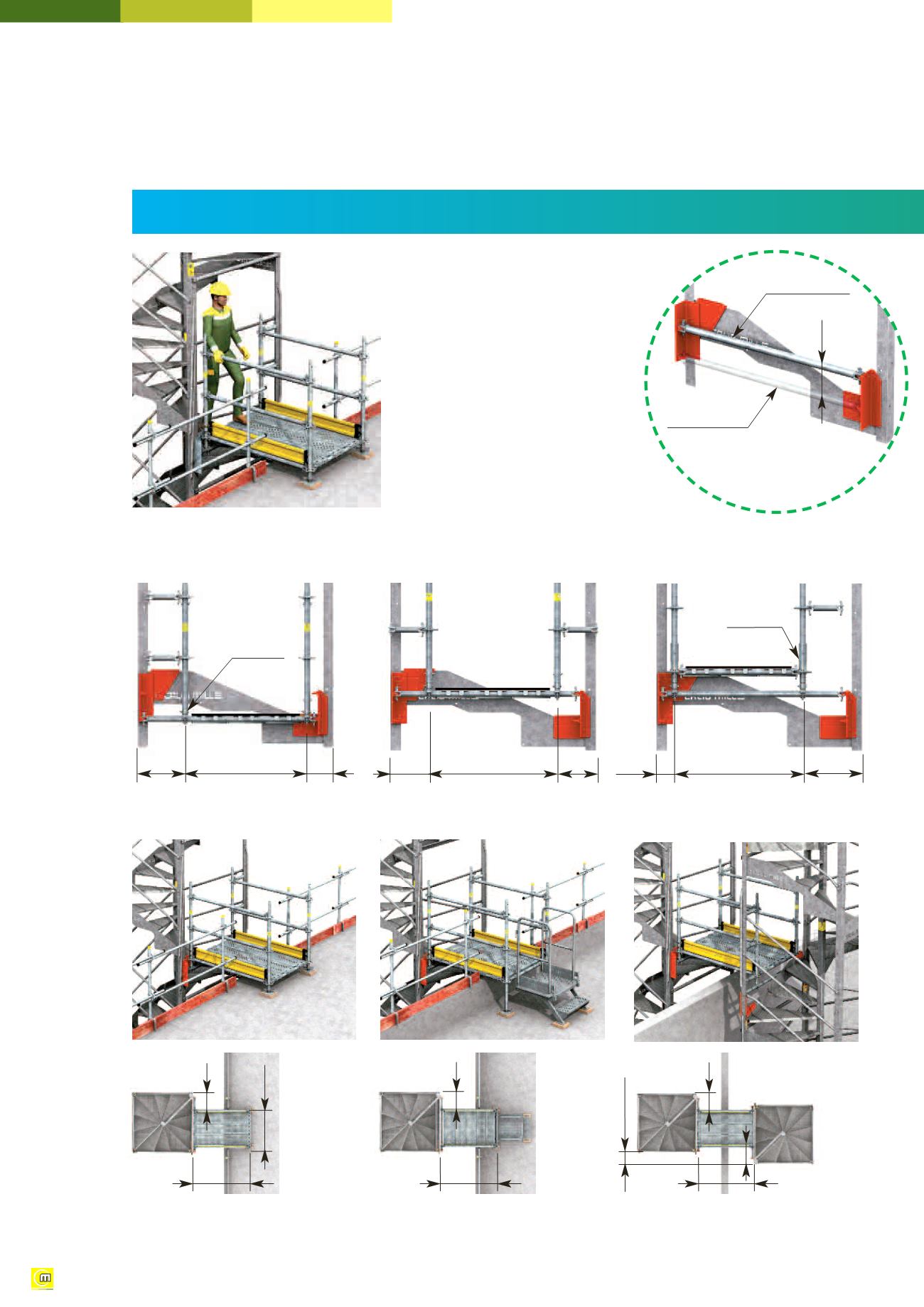

> Position des Gerüstrohres auf dem Laufstegträger:
Anschluss an der unteren Stufe
1,50 m langes Rohr in unterer Position
Anschluss an der mittleren Stufe
1,50 m langes Rohr in oberer Position
Anschluss an der oberen Stufe
1,50 m langes Rohr in oberer Position + Stützplatte
d1=0,38
1,00
d1=0,30
1,00
d1=0,14
1,00
d2=0,22
d2=0,30
d2=0,46
Ausstieg auf Betonplatte
> Laufstegbeispiele mit frontalemAusstieg:
ie Abstände “d1 und d2” schwanken in Abhängigkeit der zu verbindenden Stufe (untere,mittlere oder obere).
Maximale Betriebsbelastung auf dem Laufsteg: 200 kg/m².
L: Gerüstgitter: 0,35m,0,65m,1,00m,1,50m,2,00m,2,50 m und 3.00 m (siehe Mills Acram Dokumentation)
Ausstieg über einem Firstschmuck
1,00
d2
d2
L
L
Laufsteg über eine Betonschalung
0,21
1,50 m langes Rohr
in unterer Position
1,50 langes Rohr
in oberer Position
d2
d2
D = d1-d2
P
a
t
e
n
t
i
e
r
t
e
s
M
a
t
e
r
i
a
l
Escalib Mills
Laufsteg
...
L
Collier
de reprise
Stützplatte
ESCALIB MILLS
