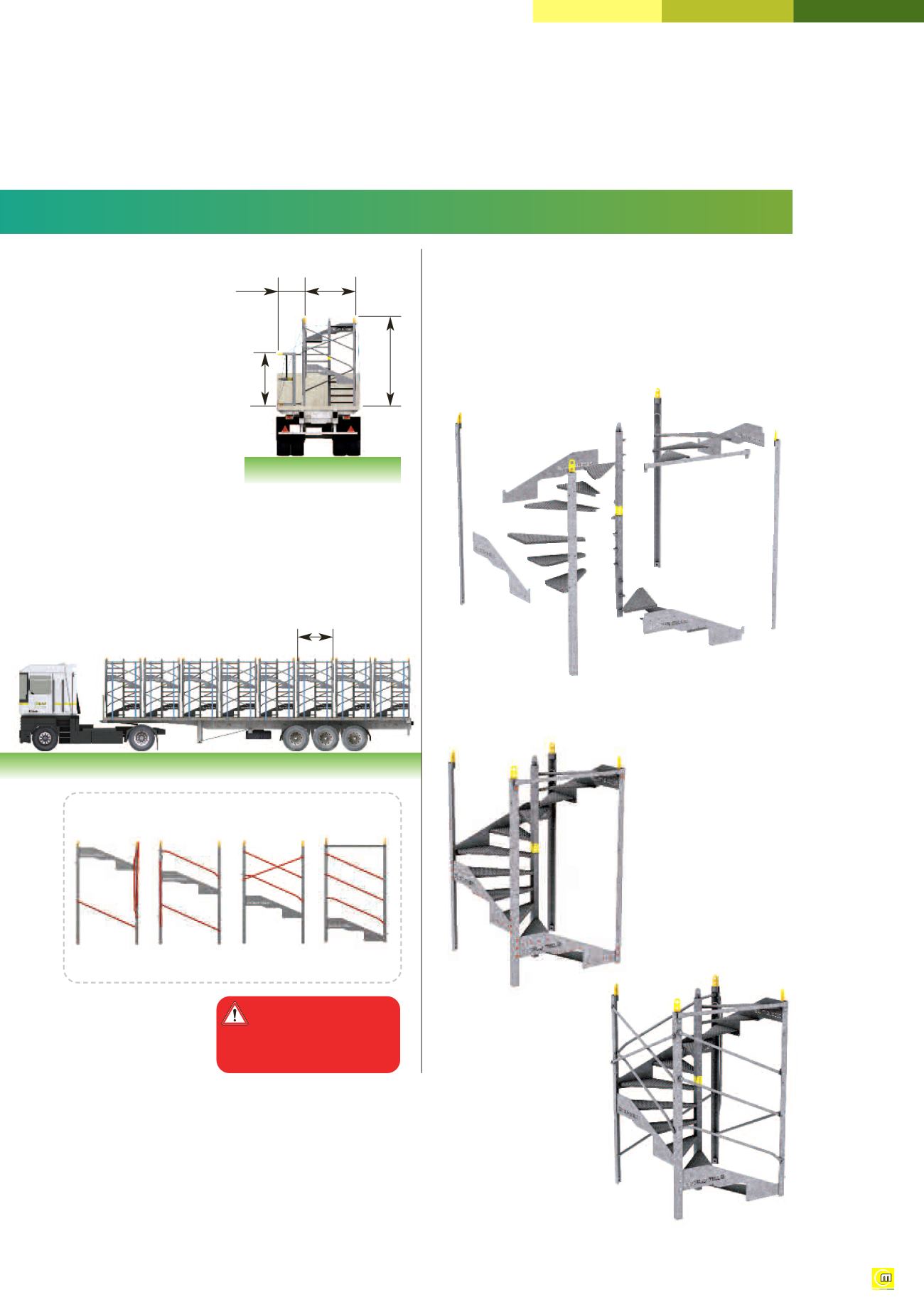

F
ür den Transport
müssen die Escalib
Mills Treppen nach dem
unten dargestellten Prinzip
geladen werden, wobei
die gesamte Ladung
festgezurrt werden soll,
um ein Herausfallen
während des Transports
zu vermeiden. Jedes
Standardmodul (1,68 x
1,68 m) der Escalib Mills
wird senkrecht beladen.
Die Grundplatten werden auf der Kante neben den
Modulen gestellt. Geländer und Pfosten können in die
Module eingeschoben werden.
E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G
15
Transport
und Escalib Mills als
Bausatz
...
1,68 m
Normale Pritsche (12 m): 7 Module und 7 Grundplatten
Verlängerte Pritsche (13,50 m): 8 Module und 8 Grundplatten
Beladungsbeispiel einer Escalib Mills.
ACHTUNG
:
Aus Stabilitätsgründen dürfen
die Grundplatten während
des Trans- ports nicht gestapelt
werden.Module nicht waagerecht
lagern oder trans- portieren.
Seite
A
Seite
C
Seite
B
Seite
D
Position der beimTransport zu
verriegelnden Handläufe:
F
ür den Transport in Container sind die Module der
Escalib MillsTreppe auch als verschraubteAusführung
lieferbar. Geometrisch sind sie mit den Modulen der
verschweißten Version identisch und damit völlig
kompatibel. Die Holme, Wangen und Stufen werden
zerlegt und bereit für den Aufbau
geliefert
.
Die Grundplatte dient als Montageschablone. Wenn das
Modul zusammengesetzt wurde
, müssen nur noch die
Geländer-Handläufe wie beim Standardmodul
angebracht werden.
Eine mit dem Material
gelierte detaillierteAnleitung
ermöglicht eine einfache und
schnelle Montage. Mit den
Modulen als Bausatz werden
Werkzeug und sämtliche
Schrauben geliefert. Die in
dieserAnleitung angegebenen
technischen Daten hinsichtlich
Festigkeit, Benutzung und
Montage bleiben gültig.
- Modul als Bausatz
geliefert, der Aufbau
erfolgt mit Schrauben.
- Das aufgebaute
Modul muss noch mit
Geländer- Handläufen
ausgestattet werden (rot
dargestellte Bolzen).
- Fertiges
Modul
2,67 m
1,68 m
1,68 m
0,62 m
>Transport:
> Escalib Mills als Bausatz:
