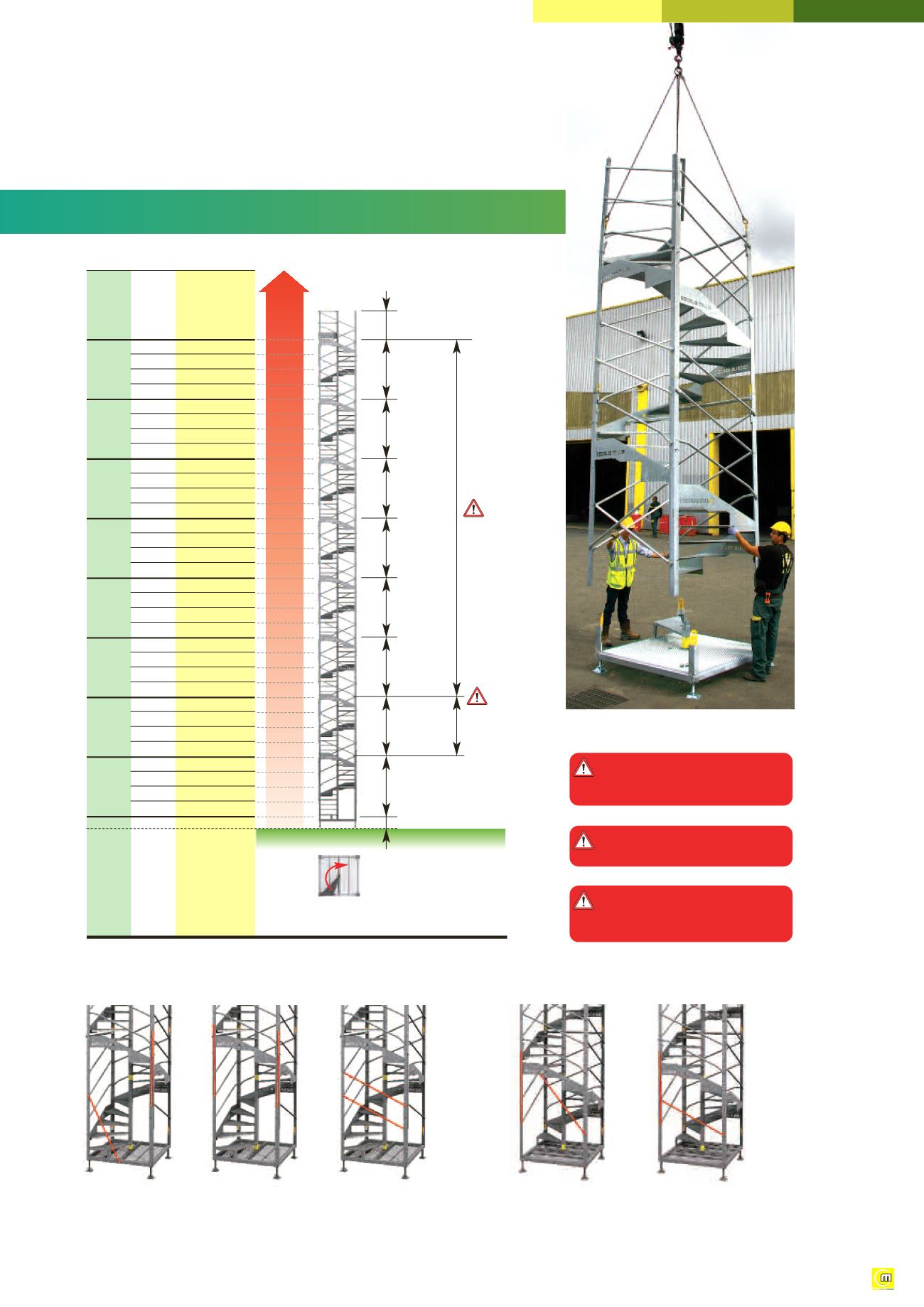

5 / 16
E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G
5
ACHTUNG
: Sicherstellen,
dass der Boden zur Ausstellung
der Escalib Mills die
Belastungen tragen kann.
ACHTUNG
: 8 aufgestapelte
Module maximum. Darüber hi-
naus fragen Sie unsere Kons-
truktionbüros.
ACHTUNG
: 8 Benutzer pro
Modul, maximal 20 auf einer
Escalib Mills.
A 20,00 bis 20,63
8
B 19,37 bis 20,00
C 18,74 bis 19,37
D 18,11 bis 18,74
A 17,48 bis 18,11
7
B 16,85 bis 17,48
C 16,22 bis 16,85
D 15,59 bis 16,22
A 14,96 bis 15,59
6
B 14,33 bis 14,96
C 13,70 bis 14,33
D 13,07 bis 13,70
A 12,44 bis 13,07
5
B 11,81 bis 12,44
C 11,18 bis 11,81
D 10,55 bis 11,18
A 9,92 bis 10,55
4
B 9,29 bis 9,92
C 8,66 bis 9,29
D 8,03 bis 8,66
A 7,40 bis 8,03
3
B 6,77 bis 7,40
C 6,14 bis 6,77
D 5,51 bis 6,14
A 4,88 bis 5,51
2
*
B* 4,25 bis 4,88*
C 3,62 bis 4,25
D 2,99 bis 3,62
A 2,36 bis 2,99
1
B 1,73 bis 2,36
C 1,10 bis 1,73
D 0,47 bis 1,10
Geländer
Modul
2,52 m
Modul
2,52 m
Modul
2,52 m
Modul
2,52 m
Modul
2,52 m
Modul
2,52 m
Modul
2,52 m
Modul
2,52 m
Justierbare Grundplatte
Anz.
Standard-
Module
ZurWand
gerichtete
Seite
Höhe der zu
erreichenden
Ebene
(m)
Anz.
Standard-
Module
ZurWand
gerichtete
Seite
Höhe der zu
erreichenden
Ebene
(m)
Hauteur
Seite
C
Seite
A
,
Haupteingang
Seite
D
*
Beispiel:
Höhe der zu erreichenden Ebene
4,50 m
also
2 Standard module
mit Seite
B zur Wand.
Zusammensetzungstabelle:
Seite
B,
Nebeneingang
20 m
19 m
18 m
17 m
16 m
15 m
14 m
13 m
12 m
11 m
10 m
9 m
8 m
7 m
6 m
5 m
4 m
3 m
2 m
1 m
Verankerungen
vorgeschrieben
ab 3 Module,
danach
alle 3 Module
Verankerungen
vorgeschrieben
beiWindstärke
über 72 km/h
Konfigurationen Nebeneingang (Seite B) :
Geöffneter Eingang
mit Handlauf zur
Benutzerführung.
Geöffneter Eingang
Geschlossener
Eingang
Geöffneter Eingang
mit Handlauf zur
Benutzerführung
bis zum Podest.
Bevorzugte Lösung
Konfigurationen Haupteingang (Seite A) :
Geschlossener
Eingang
ESCALIB MILLS
