10 / 16
d
max.
Diese Befestigungsschelle kann
entlang der Holme der Standard-
module angebracht werden.
10

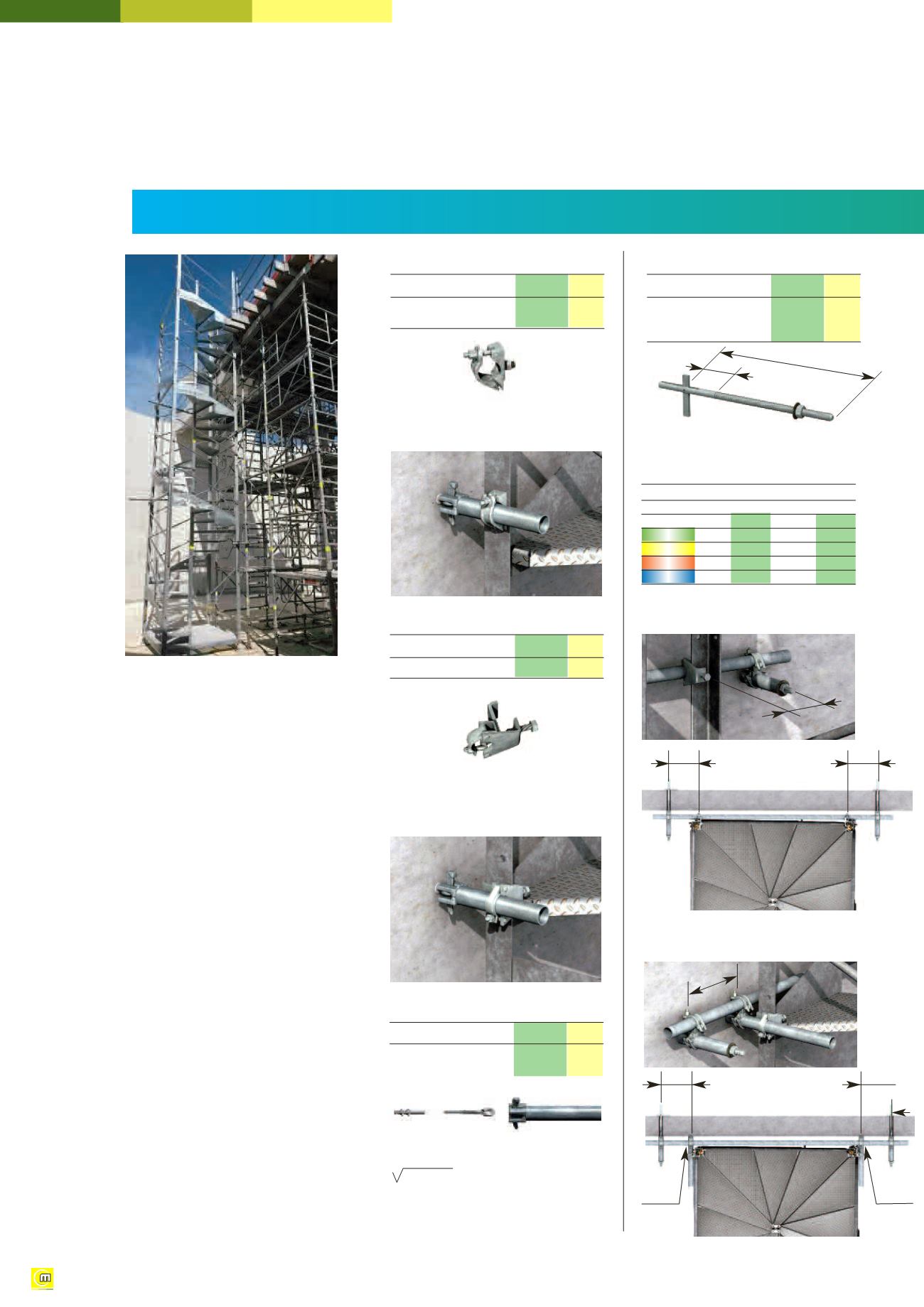

E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G
Befestigungen
und
Verankerungen
...
Diese Befestigungsschelle kann
entlang der Holme der Standard-
module angebracht werden.
> BEFESTIGUNGSHALBSCHELLE
Bezeichnung
Code Gewicht
Halbschelle StW49 verzinkt 018570-2 0,66
Bolzen FHC - M14x35 Zn NC0413 -
> ESCALIB MILLS SCHELLEN
Bezeichnung
Code Gewicht
Escalib Mills Schelle 013049-2 2,0
(Dübel + Stift + 1/2 Stange).
Zulässige Lasten für Stift Etanco Ravalco/P
(Modell 359 200) in Beton C20/25:
(T² +V ²) < 400 daN & tan
-1
(V/T) < 60°
Siehe Produktblatt des Dübel- und
Stiftherstellers.
> BEFESTIGUNGSSTANGE KOMPLETT
Abmessung
Code Gewicht
0,40 m
023031-8 1,8
1,00 m
023032-6 4,0
> ONE-SHOOT KOMPLETT
ABMESSUNG (L)
Code Gewicht
0,50 m
013305-8 1,9
0,75 m
013307-4 2,6
1,00 m
013310-8 3,3
One-shoot ermöglicht eine Befestigung
in den Bohrungen der Betonschalungen
mit 2 Escalib Mills Schellen.
Unser Techniker
stehen Ihnen für
Ratschläge und
Lösungen zur
Verfügung...
d
max.
Rutschfestigkeit: 515 daN ELS
Maximaler Abstand d (cm) nachWindzonen
(Geländekategorie IIIb)
Module
2
3 bis 4 5 bis 6 7 bis 8
Region 1 33 32
30 28
Region 2 30 29
27 26
Region 3 28 27
25 24
Region 4 26 25
23 22
Anschlag
d
max.
d
max.
d
max.
Anschlag
10,5
L
d max.
Fall 2:
Fall 1:
utschfestigkeit: 515 daN ELS.
ESCALIB MILLS
