E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G

Escalib Mills

Laufsteg

...

Rechts

Links

Bezeichnung

Code Gewicht

Rechter Laufstegträger 013270-4 9,0

Linker Laufstegträger

013271-2 13,0

Fall 1

Fall 2

Fall 3

Fall 4

D

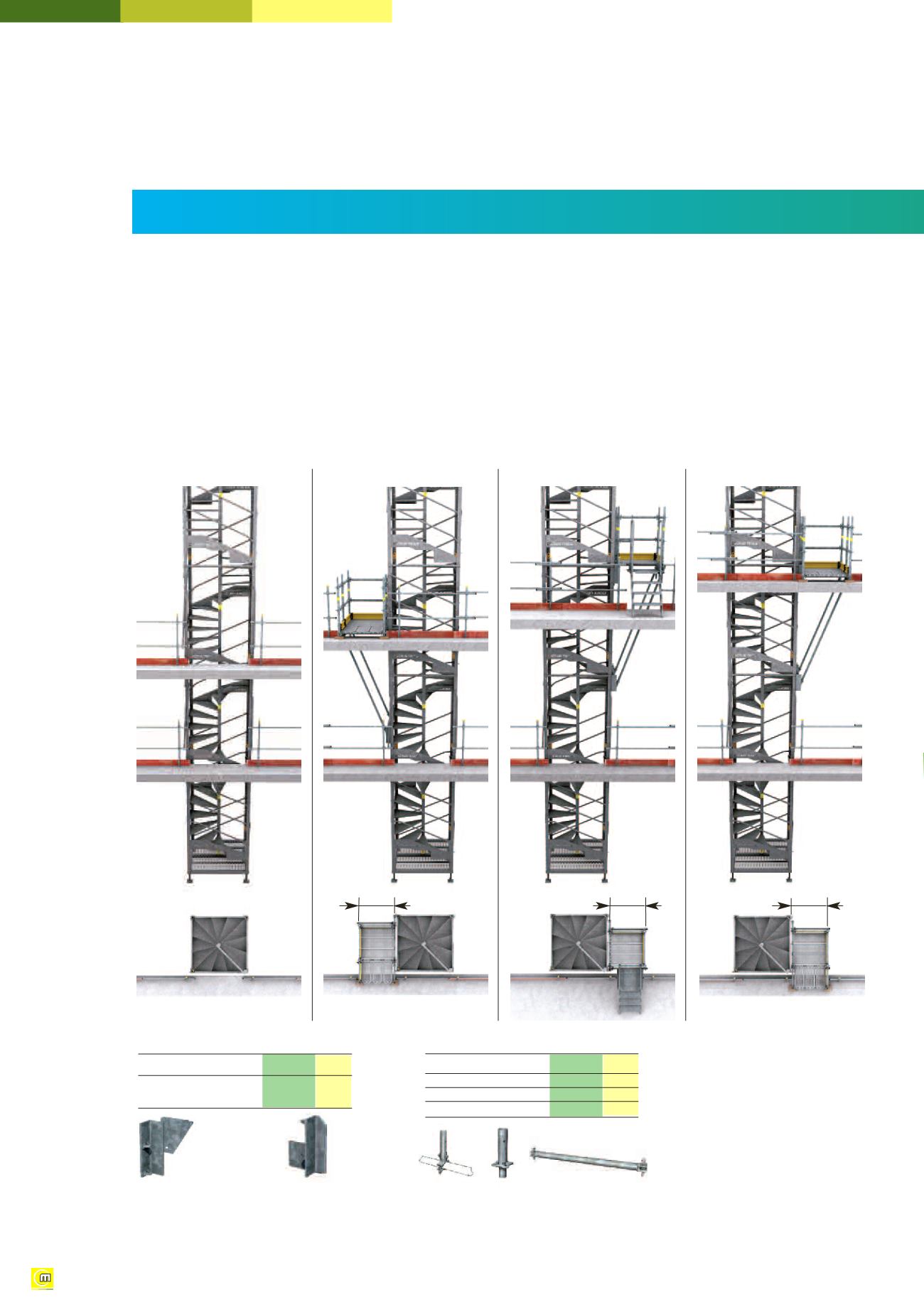

ie 4 unten abgebildeten Konfigurationen zeigen

eine Escalib Mills Treppe, die so ausgerichtet ist,

dass der Zugang auf Ebene N klassischerweise auf der

Frontseite (zur Bodenplatte) erfolgt. Abhängig von der

Höhe zwischen den 2 Boden- platten sollte der

theoretische Ausstieg der Ebene N+1 durch eine der 4

Seiten erfolgen:

- Frontseite (zur Bodenplate): Fall1

- oder eine der Seiten: Fall 2 und 4

- oder die hintere Seite: Fall 3.

Fall 1

: Der Ausstieg zur Ebene N+1 auf der Frontseite

erfolgt in klassischer Weise.

Fall 2 und 4

: Der Ausstieg zur Ebene N+1 auf einer

Seite erfolgt über einen Konsolen- Laufsteg.

Fall 3

: Die Ebene N+1 liegt in gleicher Höhe mit den

Stufen derWange der Hinterseite so dass der Ausstieg

hierdurch erfolgen sollte. Um die Montage zu

vereinfachen, erfolgt der Ausstieg durch eine Konsole,

die über die darüber liegenden Stufen der Seite

erreichbar ist. Eine Treppe führt zur Bodenplatte.

> Konfiguration der Ausgänge in Abhängigkeit von der Ausrichtung der Escalib Mills:

Seite

Seite

Hinten

Vorne

Seite

Seite

Hinten

Vorne

Seite

Seite

Hinten

Vorne

Seite

Seite

Hinten

Vorne

Ebene

N+1

Ebene

N+1

Ebene

N

Ebene

N

Ebene

N+1

Erdgeschoss

Ebene

N

Erdgeschoss

Ebene

N

Erdgeschoss

Erdgeschoss

Ebene

N+1

0,65 ou

1,00

0,65 ou

1,00

1,00

> Hauptteile

Bezeichnung

Code Gewicht

Übernahnmeschelle 025620-6 1,5

Stützplatte

023647-1 2,5

Gerüstrohr 1,50 m 023609-1 5,8

Übernahme-

schelle

Stützplatte Gerüstrohr

Für andere Gerüstteile siehe

technisches Blatt Mills Acram.
