E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G
7

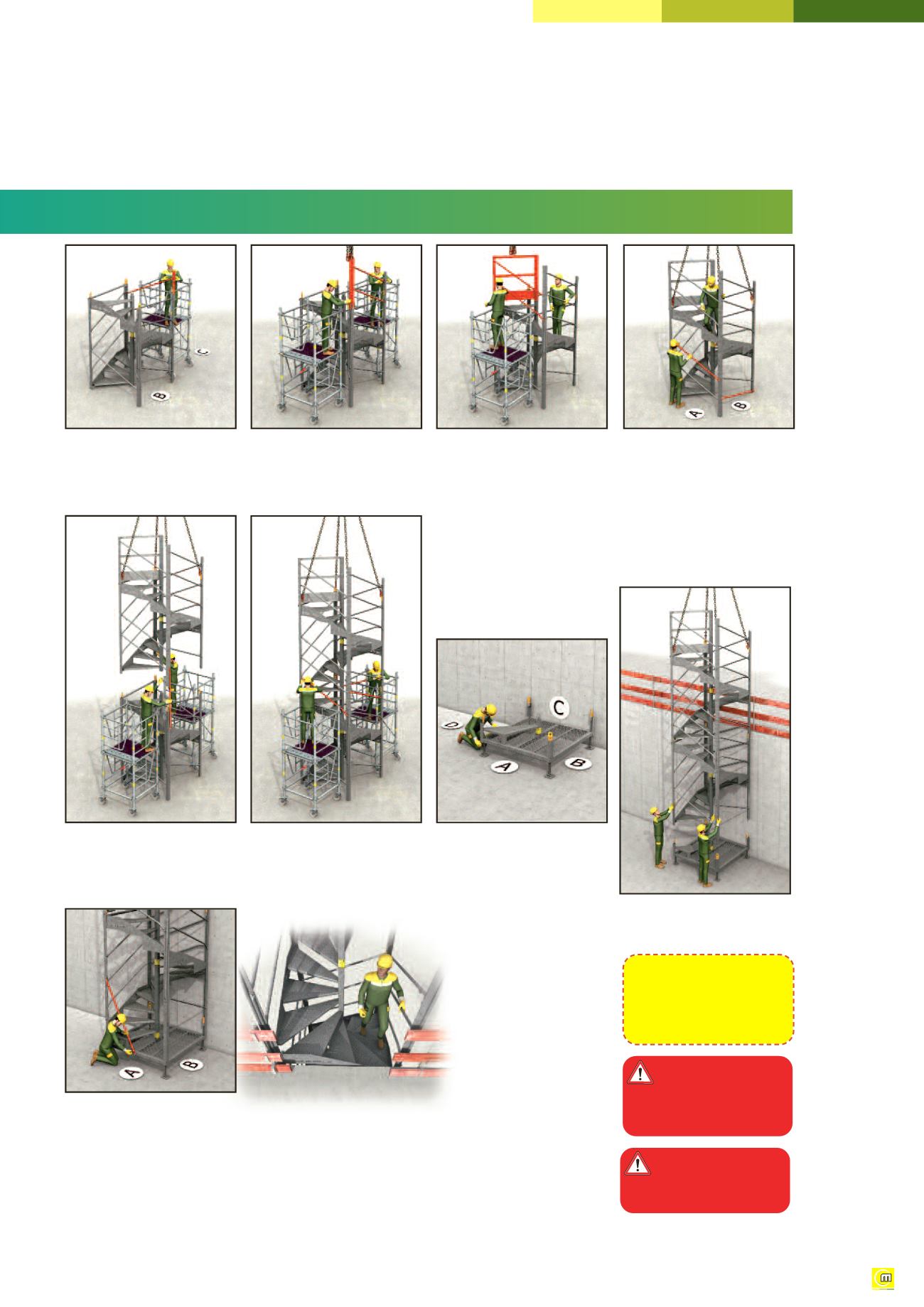

Aufbau
und Abbau mit
kollektivem Schutz
...
>
1
- Den kleinen Pfosten
von einem Rollgerüst aus auf
die Ecken der Seite A und B*
setze. Mit M24 Schrauben
befestigen. Handlauf anbringen.
>
2
- Den großen Pfosten mit
dem Kran aufsetzen. Mit M24
befestigen. Die 2 Handläufe an-
bringen. Seilgeschirr
abnehmen.
>
3
- Geländer mit dem
Kran aufsetzen. Mit M24
Schrauben befestigen.
Die 2 Handläufe anbringen.
Seilgeschirr abnehmen.
>
8
- Einheit auf die Grund-
platte aufsetzen und die 4 Holme
mit M24 Schrauben befestigen.
>
6
- Die 3 Handläufe über
die 2 Standardmodule
anbringen.
Schritte 4, 5 und 6 bei Bedarf
wiederholen.
>
4
- Für das Heben, den
Handlauf auf Seite B
entriegeln und auf den Boden
aufsetzen. Handlauf auf Seite A
anbringen. Kranhaken auf die
4 Hubringe anschlagen. Heben
und den herunter hängenden
Handlauf Seite B dabei
mitführen.
>
7
- Die Grundplatte ent-
sprechend der zu erreichenden
Ebene ausrichten.
Im Beispiel ist der Ausstieg
auf der C Seite.
Grundplatte waagerecht
ausrichten.
ACHTUNG:
Sicherstellen, dass der
Boden zur Ausstellung der
Escalib Mills die Belas-
tungen tragen kann.
ANWEISUNGEN:
> Verankerungen mit fortschrei-
tender Montage installieren.
> DerAbbau erfolgt in umge-
kehrter Reihenfolge.
* Die Seiten sind auf dem Aufkleber, der auf den Standardmodulen angebracht ist gekennzeichnet.
- Schrauben: H-M24x35-8-8 + Unterlegscheiben.
- Auf den Abbildungen benutzen die Monteure 2 Touréchaf Rollgerüste von1m x 1m.
Andere Rollgerüstmodelle können verwendet werden, Der Fußboden muss in einer Höhe zwischen
1,50 m und 1,80 m liegen.
>
5
- Einheit auf ein neues
Standardmodul aufsetzen,
den Handlauf Seite B dabei
mitführen. Die 4 Holme mit
M24 Schrauben befestigen.
>
9
- Handläufe bei den
Eingängen anbringen,
vorzugsweise Haupteingang
auf Seite A wählen.
>
10
- Handläufe
schwenken, um den Ausstieg
bei der gewünschten Ebene
zu ermöglichen.
ACHTUNG:
Die allgemeinen Vors-
chriften für Handhabung und
Stabilität sind zu beachten.
