Kleiner

Pfosten

Gewicht: 7 kg

Konfiguration

...

4

E S C A L I B M I L L S : B A U S T E L L E N - W E N D E L T R E P P E M I T S E I T L I C H E M A U S S T I E G

Großer

Pfosten

Gewicht: 20 kg

Standard-

Modul

Gewicht: 350 kg

Grundplatte

Gewicht:

184 kg

Geländer

Gewicht: 53 kg

1,20 m

2,52 m

von 0,47

bis 0,67 m

1,68 m

1,68 m

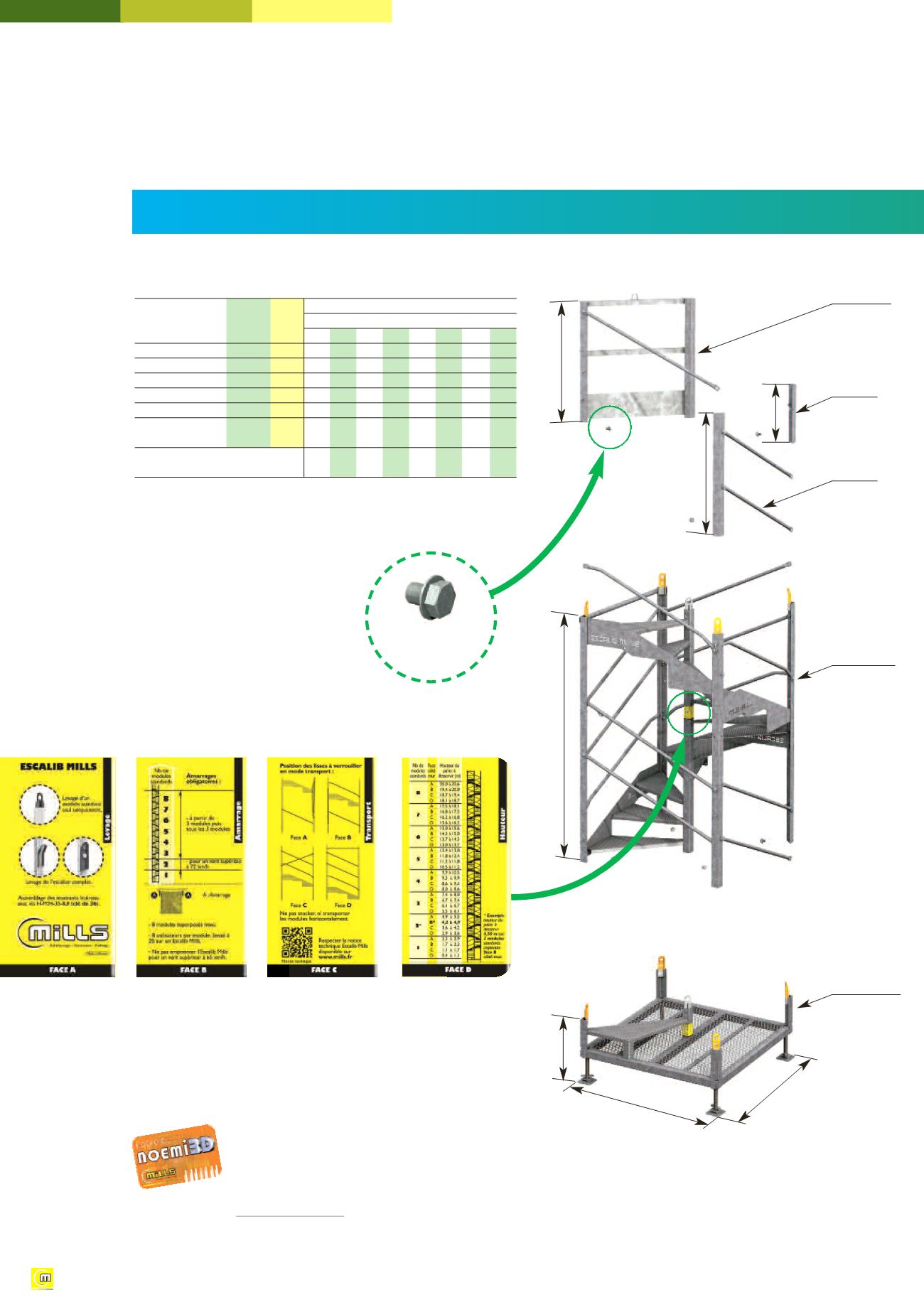

Escalib Mills besteht aus 5 unterschiedlichen

Monoblockelementen.

Aufbau mit

M24 Schraube

+ Unterlegscheibe

0,60 m

1,20 m

Ein Aufkleber auf den Modulen und Grundplatten ermöglicht die Bestimmung

der Ausrichtung von Escalib Mills entsprechend der benötigten Höhe und enthält

Anweisungen für Heben, Verankerung und Transport.

Escalib Mills

erleichtert den

Zugang und

macht Ihre

Baustellen sicher!

Escalib MILLS Typ

Bezeichnung

Code

Einzel-

Anzahl von Modulen

Gewicht

1 2 3 4 5 6 7 8

Geländer

013120-1 53 1 1 1 1 1 1 1 1

Großer Pfosten 013121-9 20 1 1 1 1 1 1 1 1

Kleiner Pfosten 013122-7 7 1 1 1 1 1 1 1 1

Standardmodul

013252-2 350 1 2 3 4 5 6 7 8

Grundplatte

013045-0 184 1 1 1 1 1 1 1 1

Schraube H-M24x35-8.8

+ Unterlegscheibe

NC0400 0,27 7 11 15 19 23 27 31 35

Gesamt-

616 967 1318 1669 2020 2371 2722 3073

Gewicht

Gewichtsangaben in kg

Die

Software NOEMI 3D

ermöglicht

die Ausstellung der Stückliste und der

Pläne Ihrer Escalib Mills.

Kostenloser Download auf

ww.mills.fr/logiciels

ESCALIB MILLS
