OUYGUeS
TP réalise les 3 réservoirs du futur terminal
d'importation de gaz naturel liquéfié (GNL) du port
de Dunkerque.
Notre intervention consistait à soutenir et coffrer 3 qua-
drillages de poutres horizontales destinés à supporter
des tuyauteries au-dessus des immenses cuves, en s’ap-
puyant sur des dômes en béton.
L’étaiement était positionné à 60 mètres de haut, face à
la Manche, sur un site particulièrement venté avec des in-
terventions en périodes hivernales où les tempêtes sont
fréquentes.
Mills a été mandatée par Bouygues
TP pour réaliser ce chantier grâce
à une variante technique qui a per-
mis de limiter les interventions sur
les dômes.
en effet, les tours ont été assem-
blées par plot au sol puis mises en
place à la grue sur le dôme.afin de
respecter les altimétries toutes dif-
férentes des vérins de pieds dues à
la forme incurvée des dômes, des
structures provisoires «négatives»
supportaient les tours au sol (en
rouge sur le schéma ci-contre).
L’ensemble de l’étude technique a été réalisé en 3 dimen-
sions. Notre matériel Touréchaf a permis de réaliser ce
chantier en toute sécurité. Sa compatibilité avec l’écha-
faudage a facilité le contreventement entre tours pour
réaliser des plots, la création de plateforme en tête de
tours pour la pose du coffrage et la dénivellation des vé-
rins de pied.
Pour chacun des deux premiers réservoirs, ce sont 60 tonnes
de Touréchaf et 1200m² de plateaux
Mills Pano qui ont été mis en œuvre.
L’étaiement du 3
e
réservoir a été réalisé
avec le matériel du 1
er
réservoir en
transférant les tours par camion sans les démonter.
Le terminal méthanier est le 2
e
plus gros chantier en
France après celui de l’ePR de Flamanville. L’une des par-
ticularités du terminal de Dunkerque est le process de
réchauffement du GNL qui pourra passer de -162° à +3°.
Il aura une capacité annuelle de regazéification équiva-
lente à environ 20% de la consommation gazière an-
nuelle française et belge.
60
tonnes
de Touréchaf.

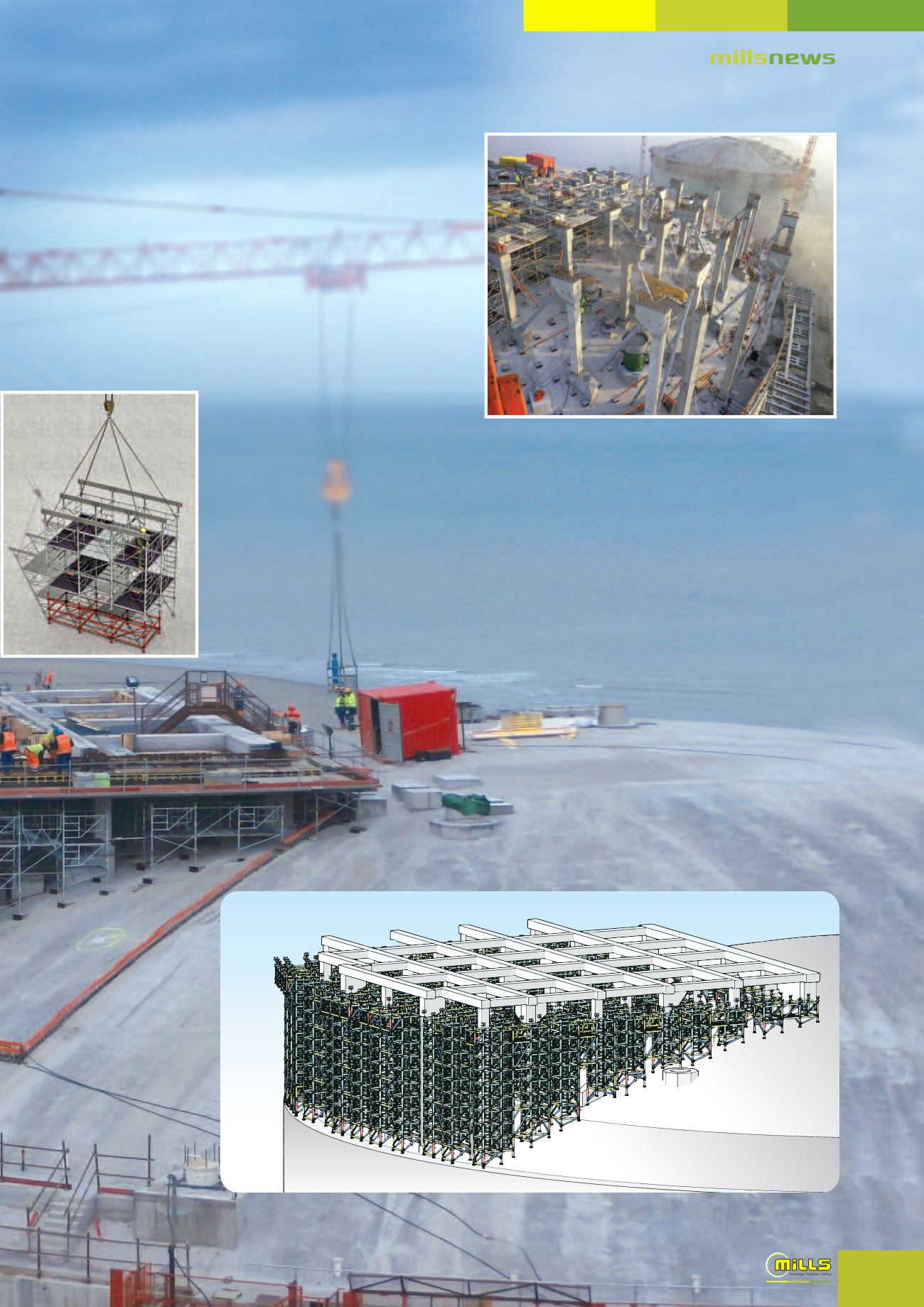

Plan 3D de la préfabrication au sol. En
ouge la structure provisoire «négative».
Plan 3D de l’assemblage des Touréchaf au sommet du réservoir.
Les Touréchaf sont implantées avec précision sur des plots bétons au
sommet du dôme.
Sur les dômes des réservoirs
du LNG de Dunkerque !
