La rotonde d’Antin du Grand Palais à Paris !

24/03/2017

Mills installe des échafaudages pour la rénovation de la verrière de la rotonde d’Antin du Grand Palais à Paris.

Platelage intérieur :

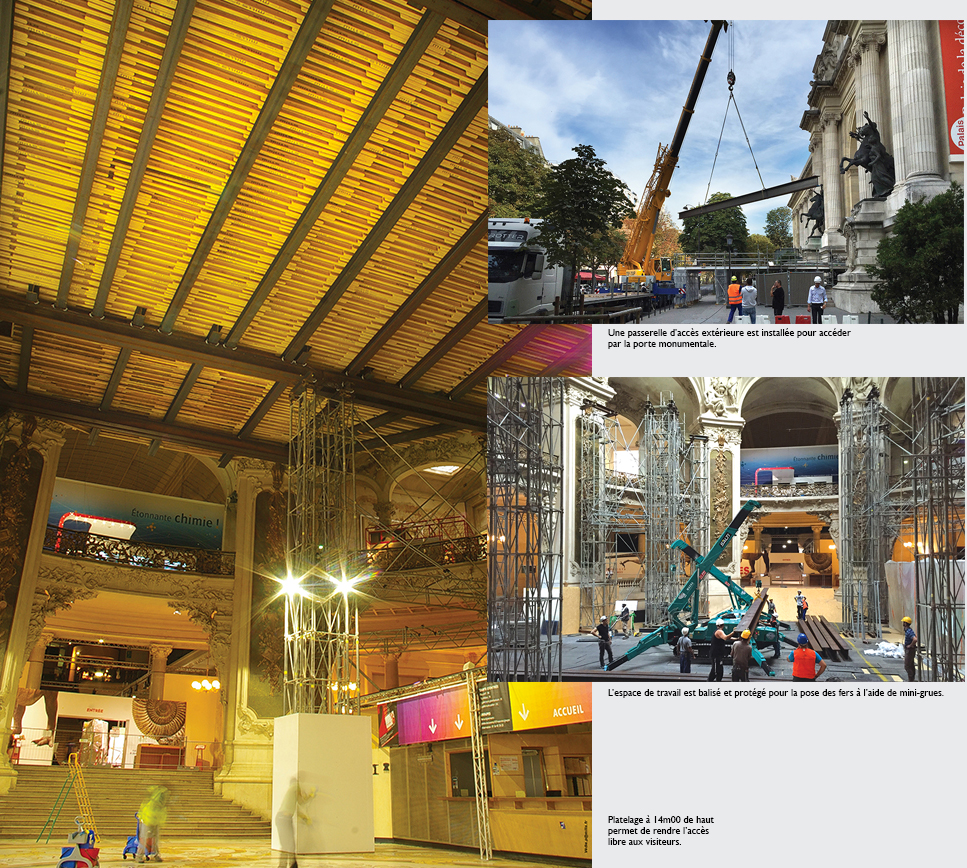

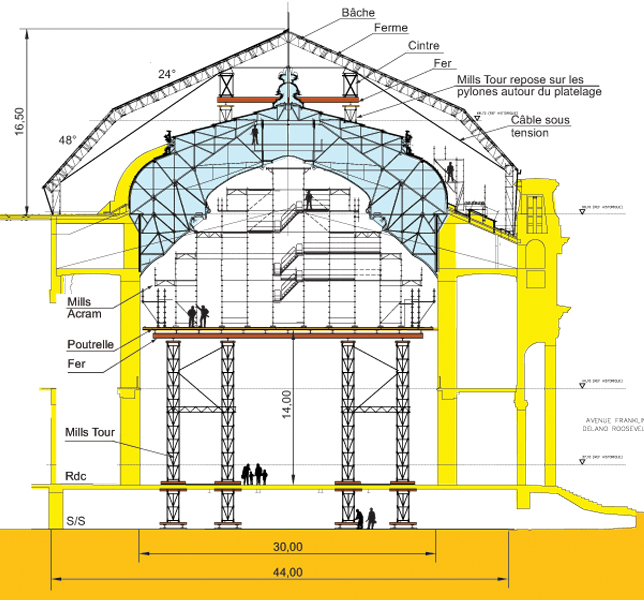

Mills a réalisé un platelage intérieur à 14m00 de haut sur une surface de 600m². Prévu initialement en échafaudage, afin de limiter l’emprise au sol. Mills a remplacé l’échafaudage par un plancher en bois constitué de poutrelles de coffrage, reposant sur une charpente métallique soutenue par des tours d’étaiement.

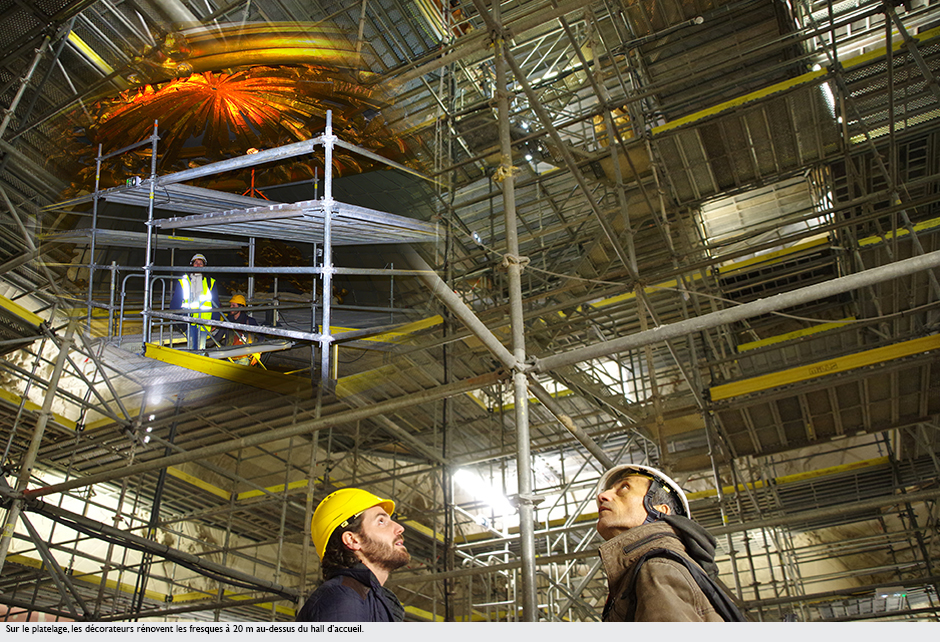

Un échafaudage tubulaire classique est monté sur ce platelage pour permettre la rénovation de la verrière intérieure du dôme en surplomb. Les profilés ont été posés avec 2 mini-grues araignées électriques et une nacelle.

Pour entrer les grues et les fers, une passerelle d’accès a été montée à l’extérieur pour enjamber les trottoirs et les marches de la porte monumentale. Les visiteurs continuent d’accéder au musée alors que les échafaudages sont posés au-dessus du platelage.

Parapluie extérieur :

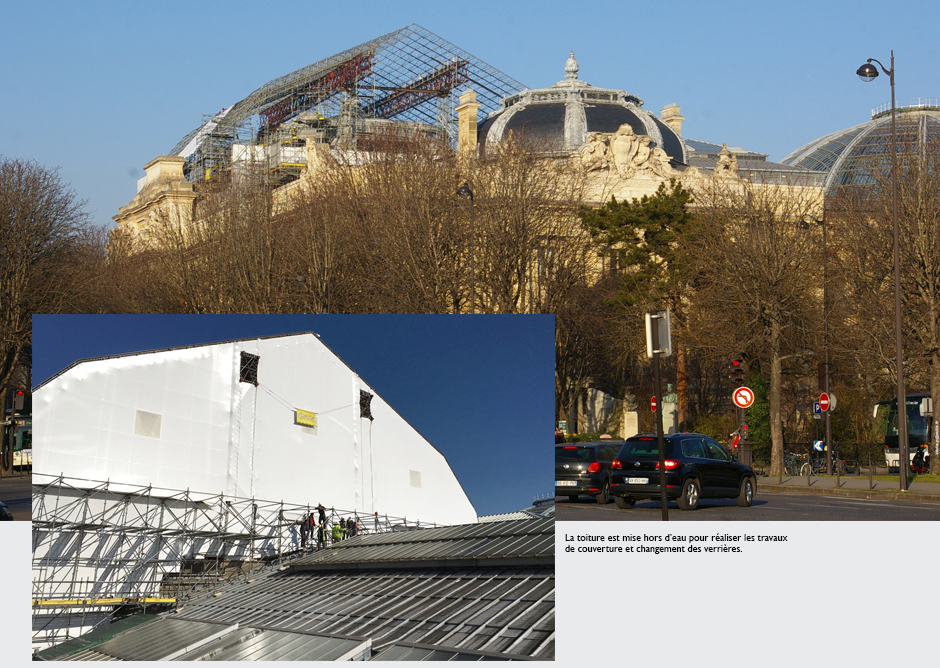

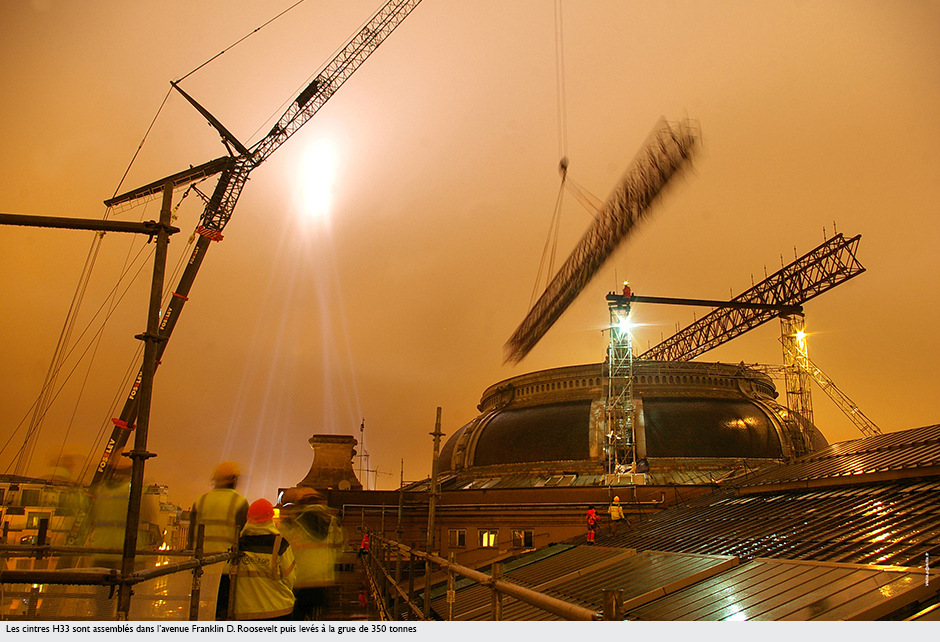

Le parapluie hors norme de 44m00 de portée sur une surface de 1870m² repose sur les pylônes autour du platelage.  Des cintres H33 ont été acheminés par convois exceptionnels et assemblés avenue Franklin Delano Roosevelt. L’ensemble a été levé à l’aide d’une grue de 350 tonnes. Ils sont installés sur 4 tours en MT100 qui traversent la toiture et s’appuient sur les colonnes depuis les fondations.


Les pignons sont fermés en échafaudage pour moitié en hauteur. Puis l’ensemble de la toiture provisoire est bâché. Une base vie a été mise à disposition avec un escalier d’accès, un lift de 25m50 de haut et une passerelle partiellement en porte-à-faux de 45m00 de long pour acheminer les matériaux.

Pour réaliser les travaux, la circulation a été interrompue de jours comme de nuits pendant plusieurs week-ends.

Voir  l'interview : « La verrière du Palais de la Découverte en pleine rénovation »

(Par Ch. Raynaud / vidéo : T. Adamczewski, le 6 mars 2017 sur le site http://www.constructioncayola.com)
[jwplayer player= »1″ mediaid= »6932″]

 Quelques chiffres :

Maître d’ouvrage : RMNGP – OPPIC
Architecte : François Chatillon

Platelage :

– Surface : 600 m²
– 14m00 de haut
– Montage du 29/08 au 30/09 (période de fermeture du Palais)

Echaudage intérieur :

– 15 m00 de haut en escalier.
– Matériel : Mills Acram

Parapluie :

– Portée : 44 m
– Surface : 1870 m²
– Hauteur 10 m au-dessus   de la verrière

Tonnage : 400 tonnes
